Tutorial Konfigurasi Dasar VLAN - merupakan kependekan dari Virtual LAN, teknik ini biasa diimplementasikan pada perangkat Switch yang membantu kinerja jaringan. Dengan adanya VLAN ini bisa memperkecil aktifitas broadcast ketika mengirimkan paket data sehingga bisa mempercepat pada setiap pengiriman paketnya.

Berikut Tutorial Konfigurasi Dasar Vlan pada Switch
adapun kata kunci dari pembuatan vlan ini, yaitu:
  • Membuat vlan
  • Memasukkan port menjadi anggota suatu vlan
  • Verifikasi vlan
  • Menghapus vlan
Oya, pada umumnya di perangkat switch sudah memiliki default vlan, yaitu vlan 1 dan semua port yang ada pada switch secara default berada pada vlan 1 juga. Ok lanjut dan berikut ini perintah untuk konfigurasinya

1. Membuat Vlan

Switch#config terminal
Switch(config)#vlan 10
Switch(config-vlan)#name manager

Switch(config-vlan)#exit

Switch(config)#vlan 20
Switch(config-vlan)#name staff

Switch(config-vlan)#exit

pada perintah diatas vlan dengan id 10 diberi nama manager, sedangkan vlan dengan id 20 diberi nama staff.

2. Memasukkan vlan menjadi anggota suatu vlan

pada langkah ini kita mendaftarkan port interface pada switch yang terhubung ke end devices (PC) menjadi suatu anggota vlan.

Switch#config terminal
Switch(config)#int fa 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch#config terminal
Switch(config)#int fa 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

3. Verifikasi Vlan

Setelah kita membuat vlan dan mendaftarkan port pada switch yang terhubung ke end devices (PC), untuk memastikan apakah konfigurasi yang kita buat sudah benar, berikut perintah yang dimasukkan.

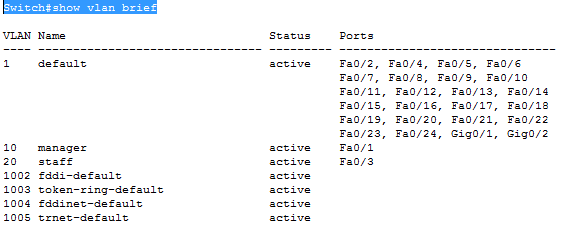

Switch#show vlan brief

4. Menghapus vlan

Berikut perintah yang digunakan apabila terdapat kesalahan dalam penulisan vlan.

Switch#config terminal
Switch(config)#no vlan 10    =====>  vlan dengan id 10 dihapus

tambahan, apabila salah mendaftarkan port pada suatu vlan, berikut perintahnya.

Switch#config terminal
Switch(config)#int fa 0/1
Switch(config-if)#no switchport access vlan 10
