                                             inter vlan routing


    Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

Latar Belakang
Mempelajari Inter-VLAN Routing

Maksud & tujuan
Mengerti cara Inter-VLAN Routing

Hasil yang diharapkan
Berhasil mengkonfigurasi Inter-VLAN Routing

a. Alat & Bahan
- Cisco Packet Tracer
- Pc /Laptop

b. Jangka waktu pelaksanaan
30 menit

c. Proses tahapan pekerjaan
1. Topologi Inter-VLAN Routing
2. Konfigurasi Pada Switch
a) S-1 (Switch1)

Membuat dan memberi nama VLAN

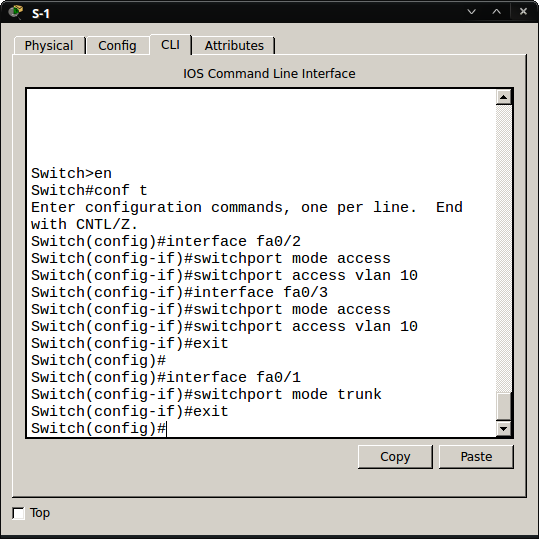

Membuat akses VLAN

Pada interface yang menuju router dibuat mode trunk
b) S-2 (Switch2)

Membuat dan memberi nama VLAN

Membuat akses VLAN

Pada interface yang menuju router dibuat mode trunk

3. Konfigurasi Router

Menghidupkan FastEthernet 0/0

Membuat sub interface

Menghidupkan FastEthernet 0/1

Membuat sub interface

4. Tes ping
a) PC0 >> PC2

b) PC1 >> PC3

d. Hasil yang didapatkan
Berhasil mengkonfigurasi Inter-VLAN Routing

e. Temuan masalah
Tidak ada

f. Kesimpulan yang didapat
Dengan Inter-VLAN Routing dapat menggabungkan antar VLAN yang berbeda
